產品概述

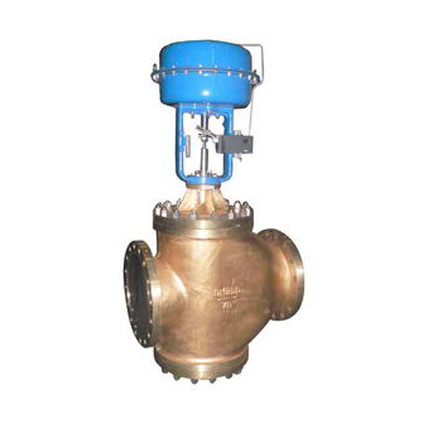

NBKVAN型氣動雙座調節閥，是由多彈簧氣動薄膜執行機構和直通雙導向式單座、雙座閥組成，具有結構緊湊、重量輕、動作靈敏、壓降損失小、閥容量大、流量特性精確，配用電-氣閥門定位或氣動閥門定位器，可實現對工藝管路流體介質的自動調節控制，廣泛應用于精確控氣體、液體、蒸汽等介質的工藝參數如壓力、流量、溫度、液位等參數保持在給定值。
主要零件材料
| 公稱通徑mm | DN15-DN300 |
| 材料代號 | C（WCB） | P（304） | R（316） |
主要
零件 | 閥體、閥蓋 | WCB（ZG230-450） | ZG1Cr18Ni9Ti（304） | ZG1Cr18Ni12Mo2Ti（304） |
| 閥芯、閥座 | 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 | 1Cr18Ni9Ti（304）或司鈦萊合金堆焊 | 1Cr18Ni12Mo2Ti或司鈦萊合金堆焊 |
| 閥桿 | 2Cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti |
| 填料 | V型聚四氟乙烯（F4）、柔性石墨、不銹鋼波紋管 |
| 墊片 | 增強聚四氟乙烯 （F4）、不銹鋼墊片、金屬石墨纏繞墊片 |
| 上下膜蓋 | A3鋼板沖壓 |
| 波紡膜片 | 丁晴橡膠夾增強滌淪織物 |
| 彈簧 | 60Si2Mn |
| 推桿、襯套 | 2Cr13 |
| 軸套 | 聚氨酯（用于反作用） |
適用
工況 | 適用介質 | 水蒸汽油品類氣液體 | 硝酸堿類腐蝕性氣液體 | 醋酸類等腐蝕性氣液體 |
| 常溫型 | -30～+250 F4：≤200℃ | -40～+250 F4：≤200℃ | -40～+250℃ F4：≤200℃ |
| 高溫型 | -30～+450℃ | -40～+550℃ | -40～+550℃ |
| 低溫型 | | -40～-60℃、 -60～-100℃ |
主要技術參數
| 公稱通徑mm | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
| 閥座直徑mm | 10 | 12 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 |
額定流量
系數Kv | 單座 | 1.2 | 2.0 | 3.2 | 5.0 | 8 | 12 | 20 | 32 | 50 | 80 | 120 | 200 | 280 | 450 | 700 | 1100 |
| 雙座 | | | | | 10 | 16 | 25 | 40 | 63 | 100 | 160 | 250 | 400 | 630 | 1000 | 1600 |
| 額定行程L（mm） | 10 | 16 | 25 | 40 | 60 | 100 |
| 執行器型號 | ZHA/B-11 | ZHA/B-22 | ZHA/B-23 | ZHA/B-34 | ZHA/B-45 | ZHA/B-56 |
| 薄膜有效面積Ae（cm2） | 220 | 350 | 350 | 560 | 900 | 1600 |
| 氣源壓力Ps(MPa) | 0.14～0.4 |
| 信號范圍Pr(KPa) | 20～100、40～200、80～240 段幅：20～60、60～100 |
| 電信號 | 4～20mA DC或0～10mA DC （切斷型：電磁閥AC220V或DC24V） |
| 作用模式 | 氣開式（K）型、氣關式（B）型 |
| 流量特性 | 直線、等百分比、快開性 |
| 允許泄漏量（L/h） | 單座：10-4×閥額定容量、 雙座：10-3×閥額定容量 |
| 固有可調比R | 50:1 |
| 氣源接頭 | M16×1.5 |
| 公稱壓力PN(MPa) | 1.6 2.5 4.0 6.4 |
