概  述

氣動真空蝶閥，真空蝶閥加上氣動執行器與電氣閥門定位器配套，輸入 4～20mADC信號及0.5～0.7Mpa氣源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節。GIQ-B型系列氣動高真空蝶閥的氣動執行器是以壓縮空氣為動力，通過電磁換向閥改變氣路方向，推動活塞齒條、齒輪的機械運動，以角行程輸出扭矩來驅動蝶閥，作啟閉運動。從而達到接通或切斷真空管路中氣流的目的，分為雙作用和單作用(彈簧復位)氣缸。可選配反饋信號裝置及電氣閥門定位器。
適用的工作介質為空氣及非腐蝕性氣體

工作原理與結構

氣動蝶閥由氣動活塞式執行機構與真空蝶閥組合構成。

AT(GT)系列氣動執行機構相同規格有雙作用式、單作用式(彈簧復位)；標準旋轉軸角度可調節-5～+50范圍；所有滑動部件采用塑料軸承襯套、導向，保持最小摩擦力，并有效地抵抗磨損；外殼表面陽極化電鍍，防腐蝕保護；旋轉軸鍍硬質鎳磷合金；螺絲、 螺母為不銹鋼；單作用式彈簧預裝在彈簧座內，很容易裝配或增補彈簧數量；連接、安裝接口標準化模塊設計，方便配裝蝶閥、信號盒及控制附件；可選擇旋轉方向順時針旋轉或逆時針旋轉；兩端調節螺絲可調節小于標定角度調整。特殊的腐蝕環境可采用不銹鋼外殼。

主要技術性能

電子式電動執行機構的詳細結構說明請參閱執行器說明書。

主要零件材料

閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。

執行器及附件

可配執行機構——GTD/GTE系列、AT系列、AW系列。

可配附件——電磁閥、行程開關、空氣過濾減壓器、電/氣閥門定位器、手輪等。

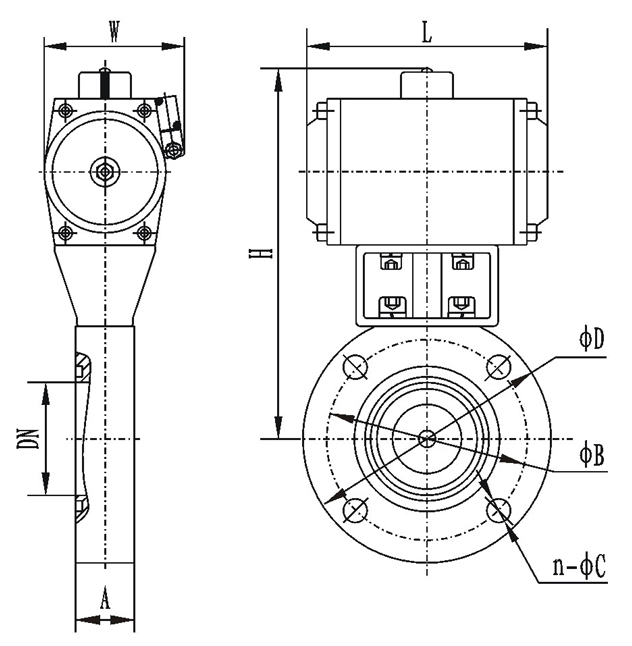

外形安裝尺寸

注：GIQ-63B法蘭連接為GB/T6070標準

使用和維護及故障排除方法

1、安裝與使用

（1）氣動蝶閥在安裝使用之前，必須對閥門進行安裝前的檢查和開關運行試驗。只有在運行動作正常的條件下，才能安裝使用。

（2）氣動蝶閥的安裝要盡可能使閥門與管路法蘭同心，并加支撐固定。不能使蝶閥受其它外力作用，以免損壞閥門的中密封及閥門變形。造成閥門開關不靈及閥門的損壞而無法使用。

（3）要保證氣動蝶閥及氣動元件所提供的動力氣源必須是潔凈，盡可能不帶油污及水。清潔度應小于0.4微米。

（4）接入氣源之前，必須清潔供氣管路，氣源接口和開關等器件，以防由于管路不清潔帶上污物和泥沙沖入氣動執行單元而造成故障。

（5）氣動執行器、電磁閥、定位器、過濾器、減壓閥等的連接，可用銅管或尼龍管，為以防防塵及減小噪聲，排氣口應安裝消聲器或消聲節流閥。

（6）安裝好以后，對氣動閥門應進行試驗，給氣動執行器加壓至額定值，壓力為0.4～0.7mpa，對氣動蝶閥進行開關試驗，觀察閥門的開閉情況。應轉動靈活無卡阻現象。在開關如有卡阻現象可增高氣壓，反復開關使閥門調到開關靈活即可。

（7）安裝調試開關型氣動蝶閥時，先用手動裝置進行（電磁閥上的手動按鈕）調試、動作正常后在通電調試。

（8）氣動蝶閥應定期進行維護保養閥桿轉動處，應三個月加油（機油）一次。定期對氣動執行單元和配合使用的空氣過濾器進行放水、排污。正常的情況下六個月檢查一次，每年檢修一次。

2、故障分析與排除

3、保養與維修

（1）要經常檢查管道有沒有鐵銹、焊渣、臟物、塵士。

（2）氣源絕對不能有故障。

（3）定期檢修。

（4）長期停放時，接口都要用塑料塞堵上。

（5）當調節閥在使用中不能滿足操作要求，或者經過一段長時期的運行為了預防事故發生而作定

（6）檢查時，先將閥從管線卸下，清洗、拆卸、更換元件，重新組裝測試后重新安裝。

運輸與貯存

1、儲運前檢查各種標志是否完整、齊全、清晰、包裝箱是否整齊牢固，無破損傷裂，最后檢查釘箱包扎的可靠性和安全性。

2、運輸時應輕裝輕卸，嚴禁拋滑和撞擊。

開箱與檢查

1、產品運輸到達用戶后打開包裝箱，小心搬運，打開即可安裝使用。

2、包裝箱內應有產品使用說明書、產品裝箱單、產品合格證。

訂貨需知

1.產品型號與名稱;

2.公稱通徑DN（mm）;

3.公稱壓力;

4.連接方式及標準;

5.閥體材質;

6.額定流量系數；

7.介質種類和溫度范圍;

8.閥前、閥后壓力;

9.氣源壓力及控制方式;

10.其它特殊要求;

11.建議用戶安裝空氣過濾器和減壓閥
