概 述
GUD型系列電動真空(壓力)球閥采用回轉型電動、電子調節式閥門驅動裝置，可以通過外接電源的切換(用手動轉位開關或電腦控制)或外部輸入信號，來實現閥門開、關或中間位置的控制，從而達到接通或切斷真空管路中氣流的目的。電動真空球閥為直通式，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。
GUD型系列真空(壓力)球閥是適用于真空系統中接通或切斷管路的介質流。該閥為直通式球閥，靠球面密封，因而既能用在真空狀態下，也能在低壓狀態下使用，并可任意位置安裝。
GUD真空球閥適用的工作介質為帶酸、堿性的氣體或液體，應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。
工作原理與結構
浮動球閥采用特殊設計的雙斜面彈性密封圈，有效的降低了球體與密封圈之間的摩擦力，減少了操作力矩。當介質壓力較小時，密封圈與球體接角面積較小，故有較大的密封比壓，確?？煽棵芊?。當介質力較大時，密封圈與球體面積也相應增大。故密封圈能承受較大的介質推力而不會損壞，確?？煽棵芊狻．?dāng)介質的沖刷力較大時，特別設計的閥座防沖刷結構能有效的防止介質的沖刷，確保密封圈的使用壽命。對于低壓，超低壓或真空工況用球閥，因介質本身的壓力不能確保閥座可靠密封，而預緊力長期使用后又會衰減，特別設計的彈簧加載密封結構，能確保閥門長期可靠使用。
主要技術數據
公稱通徑 (mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
額定流量 系數Kv | 20 | 38 | 72 | 100 | 170 | 270 | 400 | 510 | 940 | 1400 | 2200 | 3500 |
額定轉角° | 90 |
流量特性 | 快開 |
介質溫度℃ | -30～+150℃ -30～+150℃(PPL密封) |
主要零件材料
閥體、閥蓋、閥桿：不銹鋼
密封件：四氟乙烯、丁腈橡膠、氟橡膠、PPL。
適用范圍
連接型式 | 使用壓力范圍(Pa) |
活套法蘭(GB6070) | 0.6×106～1.3×10-4 |
焊接法蘭(GB6070) | 1.6×106～1.3×10-4 |
快卸法蘭(GB4982) | 0.1×106～1.3×10-4 |
螺紋連接 | 1.6×106～1.3×10-4 |
適用范圍(Pa) | 快卸法蘭DN10~DN50 （KF）2x105～1.3x10-5 活套法蘭DN10~DN200 16x105～1.3x10-5 |
閥門漏率(Pa.L/S) | ≤1.3x10-5 |
開閉時間（S） | DN≤32 20； DN≥40 30 |
介質溫度（℃） | 標準出廠：-30～+150 特殊指定：-30～+240 |
法蘭標準 | GB4982；GB/T6070 |
安裝位置 | 任意 |
控制電路 | 標準出廠：AC220V/50Hz開關型
特殊指定：AC380V；DC24V開關型
4～20mADC調節型 |
信號反饋 | 標準出廠：帶無源觸點型
特殊指定：調節型4～20mADC |

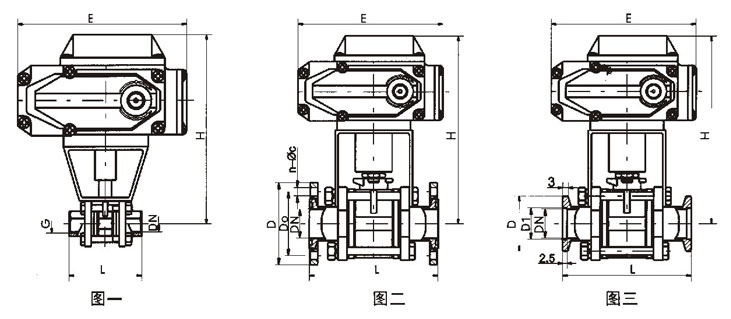

螺紋連接的外形及連接尺寸(圖一)
型號 | DN | G | H | E | L |
GUD-10(G) | 10 | 1/4" | 153 | 157 | 68 |
GUD-16(G) | 16 | 1/2" | 172 | 157 | 72 |
GUD-20(G) | 20 | 3/4" | 178 | 157 | 82 |
GUD-25(G) | 25 | 1" | 187 | 157 | 90 |
GUD-32(G) | 32 | 1-1/4" | 206 | 157 | 112 |
GUD-40(G) | 40 | 1-1/2" | 212 | 157 | 120 |
GUD-50(G) | 50 | 2" | 265 | 157 | 145 |
GUD-63(G) | 63 | 2-1/2" | 305 | 207 | 185 |
GUD-80(G) | 80 | 3" | 330 | 207 | 210 |
GUD-100(G) | 100 | 4" | 350 | 207 | 268 |
活套法蘭連接(GB6070)(圖二),, , , ,
型號 | DN | D | Do | H | E | L | n-φc |
GUD-10(F) | 10 | 55 | 40 | 153 | 157 | 84 | 4-φ6.6 |
GUD-16(F) | 16 | 60 | 45 | 172 | 157 | 84 | 4-φ6.6 |
GUD-25(F) | 25 | 70 | 55 | 187 | 157 | 114 | 4-φ6.6 |
GUD-32(F) | 32 | 90 | 70 | 206 | 157 | 140 | 4-φ9 |
GUD-40(F) | 40 | 100 | 80 | 212 | 157 | 160 | 4-φ9 |
GUD-50(F) | 50 | 110 | 90 | 265 | 157 | 170 | 4-φ9 |
GUD-63(F) | 63 | 130 | 110 | 305 | 207 | 195 | 4-φ9 |
GUD-80(F) | 80 | 145 | 125 | 330 | 207 | 203 | 8-φ9 |
GUD-100(F) | 100 | 165 | 145 | 350 | 207 | 280 | 8-φ9 |
快卸法蘭連接(GB4982)(圖三)
型號 | DN | D1 | D | H | E | L |
GUD-10(KF) | 10 | 12.2 | 30 | 153 | 157 | 84 |
GUD-16(KF) | 16 | 17.2 | 30 | 172 | 157 | 84 |
GUD-25(KF) | 25 | 26.2 | 40 | 187 | 157 | 114 |
GUD-32(KF) | 32 | 34.2 | 55 | 206 | 157 | 140 |
GUD-40(KF) | 40 | 41.2 | 55 | 212 | 157 | 160 |
GUD-50(KF) | 50 | 52.2 | 75 | 265 | 157 | 170 |
使用和維護及故障排除方法
1、安裝與使用
（1）氣動球閥在安裝使用之前，必須對閥門進行安裝前的檢查和開關運行試驗。只有在運行動作正常的條件下，才能安裝使用。
（2）氣動球閥的安裝要盡可能使閥門與管路法蘭同心，并加支撐固定。不能使球閥受其它外力作用，以免損壞閥門的中密封及閥門變形。造成閥門開關不靈及閥門的損壞而無法使用。
（3）要保證氣動球閥及氣動元件所提供的動力氣源必須是潔凈，盡可能不帶油污及水。清潔度應小于0.4微米。
（4）接入氣源之前，必須清潔供氣管路，氣源接口和開關等器件，以防由于管路不清潔帶上污物和泥沙沖入氣動執行單元而造成故障。
（5）氣動執行器、電磁閥、定位器、過濾器、減壓閥等的連接，可用銅管或尼龍管，為以防防塵及減小噪聲，排氣口應安裝消聲器或消聲節流閥。
（6）安裝好以后，對氣動閥門應進行試驗，給氣動執行器加壓至額定值，壓力為0.4～0.7mpa，對氣動球閥進行開關試驗，觀察閥門的開閉情況。應轉動靈活無卡阻現象。在開關如有卡阻現象可增高氣壓，反復開關使閥門調到開關靈活即可。
（7）安裝調試開關型氣動球閥時，先用手動裝置進行（電磁閥上的手動按鈕）調試、動作正常后在通電調試。
（8）氣動球閥應定期進行維護保養閥桿轉動處，應三個月加油（機油）一次。定期對氣動執行單元和配合使用的空氣過濾器進行放水、排污。正常的情況下六個月檢查一次，每年檢修一次。
2、故障分析與排除
常見故障 狀態 | 故障產生原因 | 排除方法 |
電機不動作 | 電源沒輸入 | 接通電源 |
斷線或接線脫落 | 改換電線或正確接好導線 |
電源電壓不同、偏低 | 用儀器檢查電壓 |
電容器被擊穿 | 更換電力電容 |
輸入信號不同 | 更換輸入信號選擇 |
熱保護動作（周圍溫度高，使用頻率高） | 降低周圍溫度，降低使用頻率或靈敏度 |
手動操作費勁 | 內部產生異常 | 卸閥門檢查 |
在自動調節 過程中停止 | 在過大負荷下超載起動 | 檢查調節閥排除負載 |
熱保護動作 | 檢查調節閥排除負載 |
閥體進入異物 | 拆卸閥 |
不發開度信號 | 開度信號接線的接觸不良或斷開 | 檢查開度信號接線的連接 |
開度信號達 不到全閉 | 電位器的安裝不良 | 檢查電位器安裝情況 |
到達極限位置電機不停止轉動 | 設定限位開關極限位置調整不良 | 重新調整 |
限位開關安裝不良 | 重新安裝 |
調節閥在任何 開度都震蕩 | 支撐不穩 | 加固支撐 |
附近有震動源 | 采取減振、除振措施 |
調節閥 動作遲鈍 | 閥體內有泥漿或粘性大的介質產生堵塞或結焦現象 | 洗閥體內腔 |
閥達不到 全閉位置 | 介質壓差太大，執行機構輸出力不夠 | 加大輸出壓力 |
閥體內有異物 | 清除異物 |
關不嚴 | 球體沖翻 | 更換密封座 |
用作節流損壞了密封面 | 不允許作節流用 |
密封面被壓壞 | 進行研刮修復 |
密封面無預緊壓力 | 預壓彈簧失效應更換 |
扳手、閥桿和球體三者連接處間隙大，扳手已到關閉位，而球體旋轉角不足90度而產生泄漏 | 調整好限位塊，消除扳手提前角，使 用球體正確開閉 |
閥座與本體接觸面不光潔，磨損，O型圈損壞使閥座泄漏 | 提高光潔度，減少閥座拆御次數，O型圈定期更換 |
3、保養與維修
（1）要經常檢查管道有沒有鐵銹、焊渣、臟物、塵士。
（2）氣源絕對不能有故障。
（3）定期檢修。
（4）長期停放時，接口都要用塑料塞堵上。
（5）當調節閥在使用中不能滿足操作要求，或者經過一段長時期的運行為了預防事故發生而作定
（6）檢查時，先將閥從管線卸下，清洗、拆卸、更換元件，重新組裝測試后重新安裝。
運輸與貯存
1、儲運前檢查各種標志是否完整、齊全、清晰、包裝箱是否整齊牢固，無破損傷裂，最后檢查釘箱包扎的可靠性和安全性。
2、運輸時應輕裝輕卸，嚴禁拋滑和撞擊。
開箱與檢查
1、產品運輸?shù)竭_(dá)用戶后打開包裝箱，小心搬運，打開即可安裝使用。
2、包裝箱內應有產品使用說明書、產品裝箱單、產品合格證。
訂貨需知
1.產品型號與名稱；
2.公稱通徑DN（mm）；
3.公稱壓力；
4.連接方式及標準；
5.閥體材質；
6.額定流量系數；
7.介質種類和溫度范圍；
8.閥前、閥后壓力；
9.電源壓力及控制方式；
10.其它特殊要求；
