1、概述

Q641氣動美標球閥由球閥和氣動活塞式執行機構組成。DN15~200為浮動球式結構。DN250”~300為固定球式結構，閥座采用撓性的唇緣結構，具有磨損補償和中腔自動泄壓作用，因而密封可靠，壽命長。執行機構采用公司的GT系列活塞氣動執行機構。該執行機構具有體積小，重量輕、輸出力大等特點，且活塞和缸體間配有摩擦系數較低的非金屬導向環，避免了活塞與缸體的直接接觸。降低了摩擦力，因而執行機構動作靈敏、使用壽命長。R2658氣動O形切斷球閥具有結構簡單、體積小、重量輕、密封可靠、壽命長、操作方便等優點，可廣泛應用于石油、化工、電力、輕工。

2、閥體

型式： 直通兩開式全腔型鑄造球閥

公稱通徑：DN15~300mm

公稱壓力：L級：JIS 10K、ANSI  150#、PN1.6MPa

    8B(200A)以下………………….浮動球型

    10B（250A）以上……………固定球型

    M級：JIS 20K、ANSI  300#、PN4.0MPa  6.4MPa

    6B(150A)以下………………….浮動球型

    8B(200A)以上…………………固定球型

連接型式 法蘭連接：RF、凹凸式

    法蘭標準：JB/T79.1-94

      ANSI B16.5-1981

      JIS B2201-1984

材料：WCB、ZG1Cr18Ni9TI、ZG0Cr18Ni12Mo2Ti、Ti

（CF8、CF8M、CF3、CF3M）

(SCPH2、SCS13A、SCS14A)

注：可根據用戶要求提供其它材料

上閥蓋  標準型：與閥體一體鑄造

工作溫度：-20~+200℃   -20~300℃（閥座材料對位聚苯）

填料： 聚四氟乙烯、石墨

3、閥內組件

閥芯形式  圓柱型通孔球型閥芯

流量特性  快開特性

閥座 聚四氟乙烯、增強聚四氟乙烯、對位聚苯

材料   2Cr13、1Cr18Ni9TI、0Cr18Ni12Mo2Ti、Ti（CF8、CF8M、CF3、CF3M）

墊圈   增強聚四氟乙烯、石棉

閥芯轉角  90°

4、球閥閥體特點：

●采用了閥桿防飛結構設計，即使在帶壓情況下松開填料壓蓋螺栓，閥桿也不會因介質壓力而沖出產生危險；

●獨特的防火設計使閥門在火災時能有效減少外漏，將火災損失減少的最小；

●防靜電設計能有效釋放閥門因開關過程中的摩擦產生的靜電，避免靜電火花對管道帶來的可能發生火災的危險；

●開關靈活，密封性能可靠，可根據用戶要求提供ISO5211標準頂法蘭，方便用戶改變驅動方式，使用壽命長。

5性能

閥座泄漏率：完全切斷無泄漏

6、執行機構

型式   GTE(ATS)單作用氣動活塞執行機構（帶彈簧復位）GTD(AT)雙作用氣動活塞執行機構

供氣壓力   0.4~0.7MPa

氣源接口   1/4NPT

閥作用型式 單作用：氣關式或氣開式

      雙作用：根據信號轉換控制閥開、閥關。

7、附件（根據要求配置）

電磁閥，空氣過濾減壓閥，手輪機構，限位開關，閥位傳送器，氣動加速器，保位閥，其它。

8、技術參數和性能指標

● 球閥主要技術參數

注：1、GTE為單作用執行機構，GTD為雙作用執行機構。

 2、GTD52型執行機構帶手輪機構時，應增大一檔為GTD65。

 3、括號內選用的執行機構，適用于非潤滑的干氣介質及壓差較大場合。

7.1技術規范7.2試驗壓力

 8、整機工作原理

當把手輪機構打到自動檔的情況下，執行機構上的電磁閥接收到信號后，壓縮空氣進入活塞式執行機構氣缸，從而推動活塞移動，活塞上的連桿帶動執行機構主軸旋轉，主軸上的連接套帶動連接軸，閥桿，球芯旋轉，使閥打開或關閉，從而完成對介質通、斷的控制。在把手輪機構打到手動控制時，可以手動控制閥的開啟、關閉和調節，當閥芯轉到你所期望的開度時，手輪機構實現自鎖。

電磁閥：配二芯線一根

限位開關：配四芯線一根

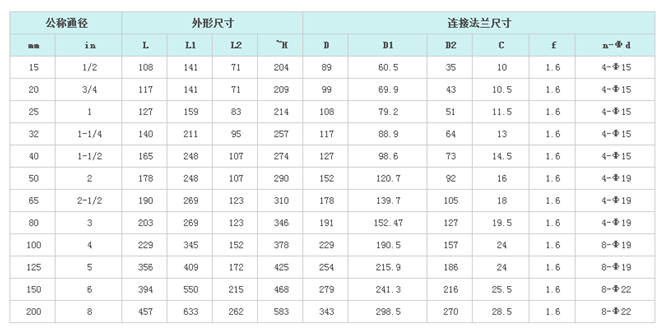

9、Q641氣動球閥主要外形和連接尺寸(配GT系列氣動執行器)

 配GTE\GTD執行機構O型球閥外形尺寸圖

注：1、括號內為非潤滑的干氣介質及壓差較大場合執行機構的尺寸。

 2、系列球閥結構長度及連接法蘭尺寸可根據JB78—59標準或用戶要求設計制造。

 3、根據不同閥門扭矩，使用不同介質，適配的執行器型號可能有所不同，相關尺寸隨之變化。

 注：1、括號內為非潤滑的干氣介質及壓差較大場合執行機構的尺寸。

  2、系列球閥結構長度及連接法蘭尺寸可根據JB78—59標準或用戶要求設計制造。

 3、根據不同閥門扭矩，使用不同介質，適配的執行器型號可能有所不同，相關尺寸隨之變化。
